单极直流接触器

单极直流接触器主要用于直流额定工作电流50A-400A,额定工作电压48V的电路中,适用于程控电源或不间断电源系统,通断主电路。适用于电动汽车、蓄电池车辆的起动、停止和电动叉车、牵引机车、通信电源等领域。

1  单极直流接触器参数

2  单极直流接触器特点

3  单极直流接触器的型号及分类

4  单极直流接触器的外形及安装

1单极直流接触器参数

　　1、环境温度：-25～+40℃, 24h平均值不超过+35℃;

　　2、相对湿度：+25℃达90%;

　　3、固定处的振动频率：1～50Hz（频率1～10Hz；振幅25/f；频率10～50Hz；振幅250/f2）;

　　4、冲击加速度：30m/s2；；

　　5、安装方向：任意；

　　6、安装方式：螺钉安装；

　　7、适用工作制：不间断工作制（DC-1）

2单极直流接触器特点

　　1、本产品设计结构紧凑、坚固；体积小、重量轻；

　　2、触头设计采用无镉双断点银合金桥式触头；

　　3、产品灭弧室具有强磁吹灭弧功能；

　　4、根据用户需要可供具有浪涌抑制器的产品；

　　5、线圈控制电压适用范围宽，可按用户要求特殊定制；

　　6、产品符合的标准：IEC60947-1 EN1175-1 GB14048.1 GB14048.4。

3单极直流接触器的型号及分类

　　1、单极直流接触器的分类

　　按额定工作电流分： 50、100、200、400A等4种；

　　按主触头辅助触头数量分；

　　控制线圈电压分：24、48等。

　　2、单极直流接触器的型号含义

4单极直流接触器的外形及安装

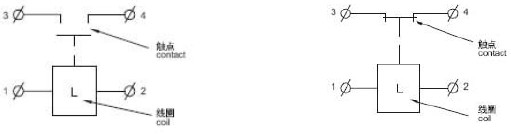

　　1、接线图

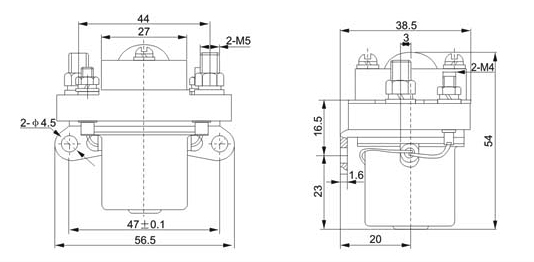

　　2、安装尺寸
